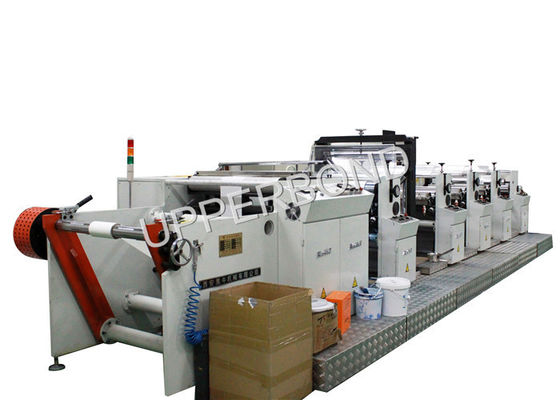

Μηχανή εκτύπωσης υψηλής ταχύτητας 120m/min με 5 χρώματα


Μηχανή εκτύπωσης υψηλής ταχύτητας 120m/min με 5 χρώματα




Χαρακτηριστικά

Το μηχάνημα εκτύπωσης βαφής WY-700 είναι ένα μηχάνημα εκτύπωσης βαφής υψηλής ταχύτητας που σχεδιάστηκε και κατασκευάστηκε από την εταιρεία μας ειδικά για τα χαρακτηριστικά του χαρτιού. Συνδυάζει την υψηλής ταχύτητας εκτύπωση με υψηλό ποσοστό τελικού προϊόντος και υιοθετεί την τυποποιημένη μέθοδο εκτύπωσης με ενιαίο βάθος.που αποδεικνύεται ότι είναι ο καλύτερος εξοπλισμός για την εκτύπωση χαρτιού.

Λαμβάνοντας πλήρως υπόψη τα χαρακτηριστικά της εκτύπωσης χαρτιού και της επεξεργασίας που ακολουθεί,ο σχεδιασμός της μηχανής εκτύπωσης θα πρέπει να διαθέτει τη συσκευή αυτοκόλλησης χωρίς διακοπή διπλού σταθμού για να εξασφαλίζεται η αποτελεσματική λειτουργία της μηχανής σε ολόκληρη τη διαδικασία.

Η νέα τεχνολογία και τα εξαρτήματα χρησιμοποιούνται ευρέως στην ανάπτυξη και το σχεδιασμό της, γεγονός που βελτιώνει σημαντικά την ικανότητα και την αξιοπιστία της μηχανής.



Τεχνικές παραμέτρους



Η δομή της εκτυπωτικής μηχανής

Το τμήμα της εκτύπωσης αποτελείται από μονάδα εκτύπωσης, φούρνο ξήρανσης, εναλλάκτη θερμότητας και σύστημα κίνησης.

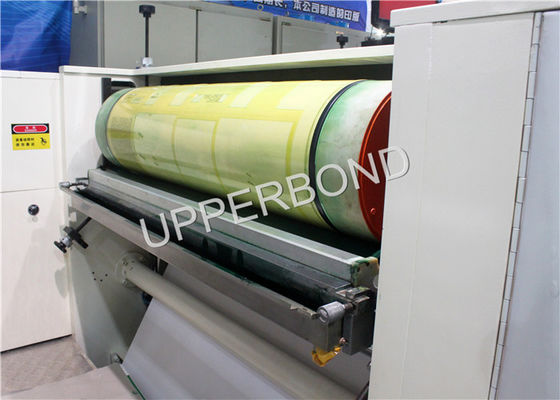

• Μονάδα εκτύπωσης

Το μέρος της εκτύπωσης είναι 5 χρώματα τυπογραφία τυπογραφίας τυπογραφίας τυπογραφίας τυπογραφίας τυπογραφίας τυπογραφίας τυπογραφίας τυπογραφίας τυπογραφίας τυπογραφίας τυπογραφίας τυπογραφίας τυπογραφίαςΟ τοίχος και ο άξονας είναι κατασκευασμένοι από χυτοσίδηρο υψηλής αντοχής μέσω χειροκίνητης διόρθωσης και επεξεργασίας πολλές φορέςΜε υψηλή ακρίβεια και σταθερότητα.Η κατάσταση εργασίας κάνει την παροχή μελάνης πιο ομοιόμορφη και να βεβαιωθείτε ότι ο ξύρισμα έχει μεγαλύτερη διάρκεια ζωής. βουτήξτε την δεξαμενή μελάνης που χρησιμοποιείται σε συνδυασμό με ξύρισμα λεπίδα, να κάνει το σχήμα ρόλο μπορεί να διεισδύσει πλήρως στη διαδικασία της εργασίας, δεν είναι εύκολο να κλείσει όταν σε χαμηλή ταχύτητα,και κάνει το σχήμα ρόλο σε μια σχετικά κλειστή κατάσταση, το φαινόμενο της απόρριψης μελάνης δεν είναι εύκολο να συμβεί σε υψηλή ταχύτητα

Η παροχή μελάνης υιοθετεί πνευματική κυκλοφορία αντλίας μελάνης, επιτρέψτε στο μελάνι να αναμιγνύεται πλήρως, ταυτόχρονα, μπορεί να αποφύγει το πρόβλημα εκτύπωσης που οφείλεται στο ιζήλιο της μπογιάς.Το σύστημα μελάνης εφοδιασμού είναι εξοπλισμένο με δευτερεύον φίλτρο (εισαγωγή και εξαγωγή), μπορεί να αποφύγει τα υπολείμματα, τα λύματα και ούτω καθεξής που εισέρχονται στην περιοχή εκτύπωσης, βαρέλια μελάνης από ανοξείδωτο χάλυβα, φαίνεται όμορφο και ανθεκτικό στη διάβρωση,Η μετάδοση ισχύος μεταξύ τεσσάρων ομάδων υιοθετεί καμία απομακρυσμένη ζεύξη ελαστικών για τη σύνδεση, μπορεί να εξασφαλίσει ακριβή συγχρονισμό της μετάδοσης ισχύος, επίσης λόγω του σχεδιασμού της προοδευτικής αύξησης της τάσης, κάνει την εκτύπωση με υψηλή ακρίβεια και σταθερότητα.Η εκτύπωση και η παραλαβή είναι ενιαίο τοίχωμα χυτοσίδηρου, έχει καλές επιδόσεις απορρόφησης κρούσεων και επαρκή δυσκαμψία, εξασφαλίζουν την υψηλή ταχύτητα της απόδοσης του μηχανήματος και τη μακροχρόνια σταθερότητα εργασίας.κατάσταση πίεσης της φιάλης (εικόνα 8), η πλάκα εκτύπωσης μπορεί να ρυθμιστεί αυθαίρετα σε ένα μεγάλο εύρος με διάμετρο 140-140 mm, κατάλληλη για την εκτύπωση προϊόντων επαναλαμβανόμενης αλλαγής μήκους σημαντικά.

Μπορεί να είναι αυθαίρετα εξοπλισμένο με αυτόματο σύστημα ευθυγράμμισης μεταξύ των διαφόρων ομάδων, το σύστημα μπορεί να βασίζεται σε χρήστη απαιτούν να χρησιμοποιήσουν το εγχώριο ή εισαγόμενο εξοπλισμό,μπορεί να επιτύχει αυτόματη υπεργογραφία μεταξύ διαφόρων ομάδων εκτύπωσης, η ακρίβεια ευθυγράμμισης είναι καλύτερη από 0,2 mm.

Η οξεία ευθυγράμμιση γίνεται με χειροκίνητο τρόπο.

(2) Στεγνώσεις αρτοποιίας

Η ξήρανση του φούρνου είναι ο τρόπος μεταφοράς γύρω, έχουν μεγάλη περιοχή κίνησης, να είναι πιο βολικό από το χαρτί φθοράς και οδηγούν τη λειτουργία καθαρισμού ρόλ.Ανεξάρτητο από σύστημα κυκλοφορίας εξωτερικής θέρμανσης, θερμός αέρας ψεκασμός στο χαρτί με υψηλή ταχύτητα μέσω του φουσκωτή επιφάνειας στο ψωμί ξήρανσης (εικόνα 10), για να κάνει το διαλύτη να αιωρείται γρήγορα και να εκλύεται.Μέρος των καυσαερίων εξαναγκάστηκε να εκφορτωθεί στο εξωτερικό από ανεμιστήρα εξάτμισηςΗ μακροχρόνια ξήρανση είναι πιο κατάλληλη για την εκτύπωση μελάνης σε χαμηλή θερμοκρασία.Έφτιαξε ένα φούρνο μετά την τελευταία εκτύπωση., καθιστούν το διαλύτης μελάνης εκτύπωσης χαρτιού μπορεί να εξατμιστεί πλήρως, προκειμένου να εξαλειφθεί η ιδιαίτερη μυρωδιά του εσωτερικού υπολειμμάτων διαλύτη του εκτυπωμένου προϊόντος, για τη βελτίωση της ποιότητας του προϊόντος.

(3)Σύστημα ανταλλαγής θερμότητας

Το σύστημα ανταλλαγής θερμότητας είναι ανεξάρτητο από την πλευρά της μηχανής,Η ηλεκτρική θέρμανση και η ατμοθέρμανση μπορούν να εναλλάσσονται γρήγορα (η μηχανή υιοθετεί ηλεκτρική λειτουργία θέρμανσης) για να ανταποκρίνεται στις απαιτήσεις των διαφόρων χρηστών (σχήμα 11), μέσω του MJYS ρυθμιστικού συντελεστή πίεσης με ρυθμιστή θερμοκρασίας SR73 για τη ρύθμιση της θερμοκρασίας του θερμαντήρα (ή των ηλεκτρικών ενεργοποιητών αποσβεστήρα),μπορεί να εξασφαλίζει το εύρος θερμοκρασίας θερμής εκτόξευσης εντός των συν ή μείον 2 °C, ο ανεμιστήρας ρύθμισης υιοθετεί τον ανεμιστήρα χαμηλού θορύβου διαχωρισμένου τύπου, χαμηλό θόρυβο κατά τη λειτουργία, υψηλή αξιοπιστία.

(4)Σύστημα μεταφοράς πλάκας

Το σύστημα μετάδοσης πλάκας είναι κορυφαίο άξονα πλάκας κώνου και διαφορικό κιβώτιο ταχυτήτων ευθείας μορφής, το κιβώτιο ταχυτήτων είναι εξοπλισμένο με χειροκίνητο κιβώτιο συμπλέγματος, το πλακάκι είναι βολικό και μια τραχιά έκδοση.Μέσα από το ηλεκτρικό μηχάνημα μητρώου στο διαφορικό μηχανισμόΗ μηχανή 6 εκτύπωσης είναι οπτική άξονας ευθείας μορφής,η πολλαπλή μεταφορά ισχύος μέσω ελαστικής ζεύξης χωρίς κενό, καθιστούν την οδήγηση πιο ακριβή και ομαλή.

Άνοιγμα και κυλίνδρωση

Το άνοιγμα και το έλασμα υιοθετεί μοντέλο διπλού τοιχώματος, ο άξονας του άνοιγματος και του έλασης υιοθετούν και τα δύο 76 mm, η διάμετρος κυλίνδρου του άνοιγματος και του έλασης μπορεί να είναι έως 1300 mm

Σύστημα ελέγχου και διαδικασίες λειτουργίας

Αυτό το σύστημα ελέγχου περιλαμβάνει κυρίως: οθόνη αφής διεπαφής ανθρώπου-μηχανής, PLC σύστημα νοημοσύνης διαχείρισης ελέγχου, λήψη και αδειοδότηση, τροφοδοσία σταθερό σύστημα έντασης αυτοματοποιημένου ελέγχου,σύστημα διόρθωσης αυτόματου ελέγχου, άνοιγμα τροχιάς και σύγχρονο έλεγχο σέρβο έλξης με τμήμα εκτύπωσης, ο υπολογιστής αυτόματα στο σύστημα μητρώου, υπολογιστή stroboscopic σύστημα παρακολούθησης,Σύστημα αυτόματης ρύθμισης της θερμοκρασίας του φούρνου, ηλεκτρικό, πνευματικό, ανεμιστήρα, κλπ. ελέγχου ακολουθίας PLC και κλειδαριά ασφαλείας,σημαντικά μέρη της λειτουργικής κατάστασης της μονάδας, όπως η παρακολούθηση της θερμοκρασίας του περιβλήματος του μειωτή και οι λειτουργίες συναγερμούκλπ.

Τα παραπάνω μέρη έχουν όλα ξεχωριστές οδηγίες για αναφορά λειτουργίας, οι χειριστές, παρακαλούμε διαβάστε προσεκτικά, και να γνωρίζουν καλά την απόδοση και τη λειτουργία.

Το λειτουργικό σύστημα του μηχανήματος έχει δύο λειτουργικές καταστάσεις, η μία είναι χειροκίνητη λειτουργία, η άλλη είναι αυτόματη λειτουργική κατάσταση, η λειτουργική κατάσταση επιλέγεται από τον διακόπτη τμήματος master ark dial.

Σε χειροκίνητη κατάσταση, η δράση κάθε μέρους της μηχανής, συμπεριλαμβανομένου πάντα του ψωμιού ξήρανσης, είναι ανοικτή και κλειστή.συνδυασμός και διαχωρισμός του ξυριστή, συνδυασμός και διαχωρισμός της έλξης κλπ.

Όλα μέσω χειροκίνητης λειτουργίας για να συνειδητοποιήσουν τους διακόπτες του πίνακα ελέγχου, στην αυτόματη κατάσταση, η παραπάνω λειτουργία μπορεί να εκτελεστεί με μια κίνηση κουμπιού.






Φωτογραφία
