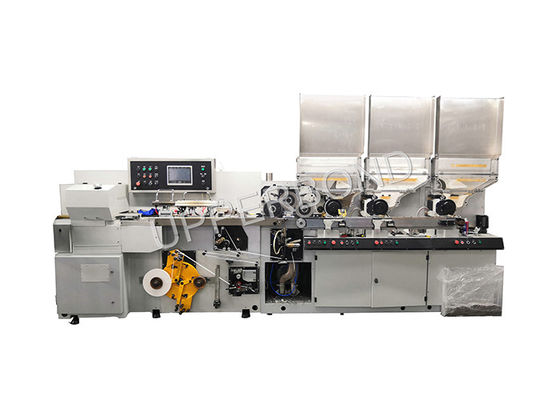

200m/min Τσιγάρο διπλό τριπλό φίλτρο κάψουλα άνθρακα φίλτρο συνδυαστή μηχανή κατασκευής
Γενική περιγραφή
Το μηχάνημα παραγωγής ράβδου φίλτρου YL22D(KDF2) χρησιμοποιείται με το μηχάνημα ανοίγματος και πλαστικοποίησης YL12D.
Το επεξεργασμένο ακετατικό σχοινί από το μηχάνημα ανοίγματος και πλαστικοποίησης επεξεργάζεταιται με επένδυση, κολλάται, κόβεται και μεταφέρεται στο τύμπανο τροφοδοσίας για να σχηματίσουν ράβδους φίλτρου διαμέτρου Φ6- Φ9 mm,μήκος 60-150 mmΟι κύριες λειτουργίες είναι οι ακόλουθες:
1Το μηχάνημα ενσωματώνει ένα ντουλάπι διακόπτη με τα απαραίτητα στοιχεία λειτουργίας για το σύστημα ελέγχου.
2Με τη βοήθεια της συσκευής απορρίψεως μπορούν να απορριφθούν ελαττωματικές ράβδοι φίλτρου.
3Η κύρια κίνηση της μηχανής πραγματοποιείται με τη βοήθεια τριών
ασύγχρονος κινητήρας φάσης AC με σύστημα πέδησης που οδηγεί το μηχάνημα σε γρήγορη στάση.
4Ο συμπιεσμένος αέρας τροφοδοτείται από ένα κεντρικό σύστημα παροχής αέρα ή από έναν ξεχωριστό συμπιεστή.
5Το χαρτί περιτύλιξης ξετυλίγεται από την τροχιά στον περιστρεφόμενο δίσκο και τροφοδοτείται μέσω της συσκευής αλλαγής.
6Η ταινία στερέωσης κινείται από ένα τύμπανο και μεταφέρει το
χαρτί περιτύλιξης μέσα από την επένδυση.
7Το ρεύμα του φίλτρου σταθεροποιείται από ένα χαρτί οδηγού.
ή κρύα κόλλα για συγκόλληση και εσωτερική κόλλα εφαρμόζονται στο χαρτί με τη βοήθεια μύθου.οι διαμορφωμένες ράβδοι φίλτρου ψύνονται στον ψυγικό θάλαμο σφράγισης του εξοπλισμού με σύστημα ψύξης.
8Η ράβδος του φίλτρου κόβεται στο σημείο της κοπής: δύο μαχαίρια
Με το πολύ περιστρεφόμενο κάλυμμα μαχαιριού κόβετε το ραβδί στα επιθυμητά μήκη.
9Οι κόμματα φίλτρου μεταφέρονται μέσω ενός V-way και επιταχυντή
Στο τύμπανο εισόδου, από όπου μεταφέρονται στη λωρίδα μεταφορέα μέσω του τύμπανου μεταφοράς, του ενδιάμεσου τύμπανου και του τύμπανου εξόδου και στη συνέχεια στην θήκη του γεμιστήρα κουτιών.
ΚΥΡΙΣΤΙΚΕΣ ΠΑΡΑΡΑΜΕΤΡΕΣ
|
1.Δυνατότητα παραγωγής
|
400m/min
|
|
2.Η τάση ισχύος:
|
3N/380V/50HZ
|
|
Συνολικό ρεύμα
|
30Α |
|
Συνολική ισχύς:
|
13.8KW
|
|
3.Περιφερειακό πεδίο των ράβδων φίλτρων
|
|
|
Διάμετρος ράβδου φίλτρου:
|
φ6 φ9mm
|
|
Διάρκεια ράβδου φίλτρου:
|
60 mm ̇ 150 mm
|
|
4Μέγεθος ράβδου
|
|
|
Διάμετρος ράβδου φίλτρου:
|
φ7,7 φ7,79mm
|
|
Τυπικό μήκος ράβδου φίλτρου:
|
120±0,5 mm
|
|
Διάρκεια ράβδου φίλτρου:
|
90, 100, 120, 150 χιλιοστά
|
|
5.Δύση του μπουμπίνου
|
27 χιλιοστά
|
|
6- Συλλέκτης
|
κόλλα θερμής τήξης για κολλήματα, κόλλα ψυχρής τήξης (P.V.A.)
για εσωτερική κολλή.
|
|
7Απαιτούμενη πίεση αέρα
|
|
|
(1) Υψηλή πίεση (παροχή από εξωτερική πηγή αέρα)
|
Πίεση εισόδου τουλάχιστον 5*10" Pa (περίπου 5bar) περίπου 3m*/h (συμπεριλαμβανομένης της ποσότητας που χρησιμοποιείται για το άνοιγμα και την πλαστικοποίηση της μηχανής) |
|
(2) Αέρας χαμηλής πίεσης
|
που παράγεται από κινητήρα M4
|
|
Πίεση:
|
|
|
Αέρος αναρρόφησης:
|
που παράγεται από ανεμιστήρα αναρρόφησης αέρα |
|
Μέγεθος: μήκος*εύρος*ύψος:
|
2660mm*1160mm*1550mm
|
|
6.Βάρος:
|
|
|
Επεξεργαστής ρυμούλκησης YL12D
|
1100 κιλά
|
|
Εταιρεία κατασκευής φίλτρου YL22D:
|
2000 κιλά
|
|
Υπόθεση YJ35D
|
1500 κιλά
|
